品番
WSF618A-02
主な特長

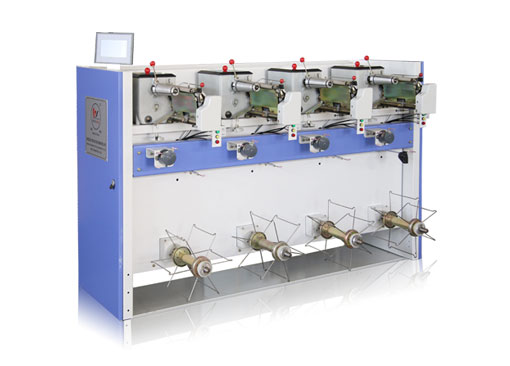

WSF618A-02 精密ハンクワインダーのご紹介
"WSF618A-02は、染色後のかせ糸を高品質なパッケージへ巻き返すために開発された精密ワインダーです。
DTY・FDYなどの化学繊維フィラメント糸をはじめ、絹糸、綿糸、各種合成繊維糸に対応しています。
特に高伸縮糸や高品質な糸の加工に適しており、アクティブアンワインド技術と精密な張力制御により、糸品質を維持しながら安定した巻取りを実現します。
染色工場や高付加価値糸の加工現場に最適な巻取り設備です。"
WSF618A-02 精密ハンクワインダーの特長
1. アクティブアンワインド装置搭載
糸張力に応じて糸を積極的に送り出すことで、巻取り時の糸への負荷や損傷を大幅に軽減します。
2. クローズドループ制御システム
高精度な張力管理により、糸の伸縮性を維持しながら安定した巻取りを実現します。また、美しいパッケージ形状を形成できます。
3. 独立スピンドル制御
各スピンドルは独立したモーターで駆動されており、個別に最適な巻取り条件を設定できます。
4. 自動停止機能
満巻きや糸切れを自動検知し、モーターを停止することで糸品質を保護します。
主な仕様
【スピンドルピッチ（ゲージ）】450 mm
【スピンドル数】4錘／セクション
【トラバース幅】最大200 mm
【パッケージ形状】円筒形（Cylindrical）またはコーン形（Conical）
【パッケージ重量】750～1,500 g
【対応糸種】DTY・FDYなどの化学繊維フィラメント、絹糸、紬糸、綿糸、合成繊維糸
【巻取り速度】400～600 m/min
【設備電力】0.45 kW／スピンドル
【機械寸法】全長1.93 m × 全幅0.92 m × 全高1.18 m
品番
WSF200A
主な特長

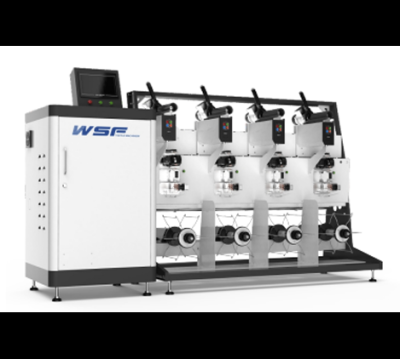

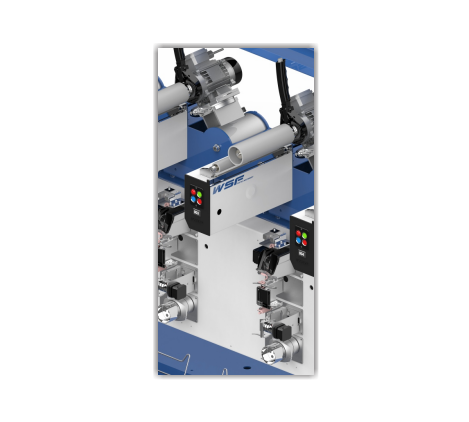

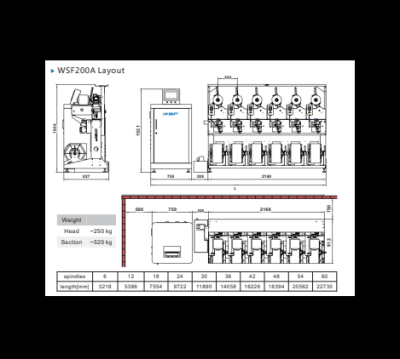

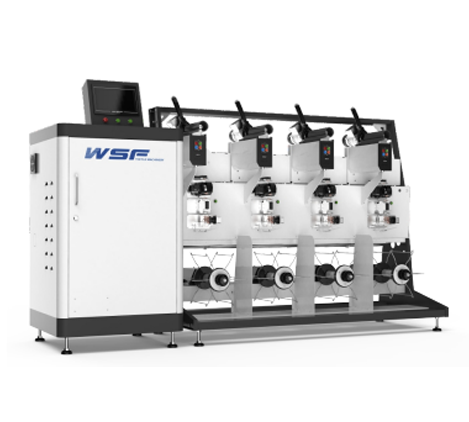

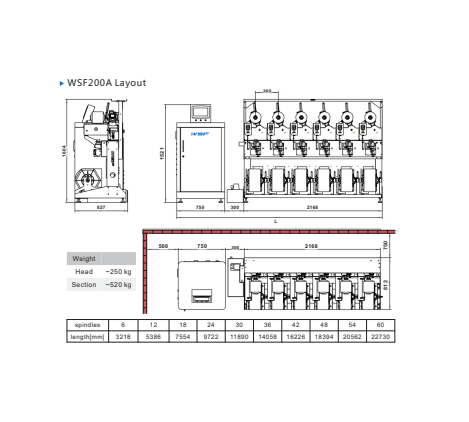

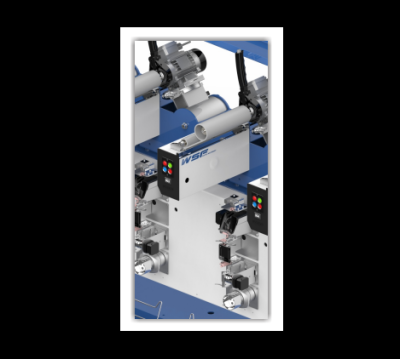

WSF200A 精密ワインダーのご紹介
WSF200A 精密ワインダーは、かせ糸（ハンク）からコーンへの巻き返しに対応した精密ワインダーであり、アクティブアンワインド（積極送出）機能を必要とする糸に最適なソリューションです。特にシルク、弾性糸、テクスチャードヤーンなど、張力管理が重要な高付加価値糸の加工に適しています。
WSF200A 精密ワインダーの特長
1. アクティブアンワインド技術搭載
糸張力に応じて糸を積極的に送り出すことで、糸への負荷を軽減し、巻取り品質を向上させます。
2. 高精度デジタル巻取りシステム
リアルタイム制御により、巻取り速度、張力、パッケージ形状などを自由に設定でき、高品質な巻取りを実現します。
3. 独立スピンドル制御
各スピンドルを個別に制御できるため、糸種や加工条件に応じた最適な設定が可能です。
4. 高度な張力制御
プログラム式張力制御システムにより、巻取り工程全体を通じて安定した張力管理を実現します。
5. 自動停止機能
満巻きや糸切れ発生時には自動停止し、生産効率と品質の向上に貢献します。
主な仕様
【巻取り方式】デジタル巻き / 精密巻き
【最高機械速度】最大1,000 m/min（糸種により異なる）
【パッケージ形状】自由プログラム設定可能
【トラバース幅】25～260 mm
【パッケージ最大径】280 mm
【パッケージ最大重量】5 kg
【対応糸種】テクスチャードフィラメント、フラットフィラメント、弾性糸、シルク、各種テクニカルヤーン
【対応繊度】10～3000 dtex
【巻取管形状】3°30′コーン
【レイアウト】片面配置
【セクション当たりスピンドル数】6錘
【総スピンドル数】最小6錘 ～ 最大60錘
【スピンドルピッチ（ゲージ）】360 mm
【駆動方式】スピンドルごとの独立駆動
【設備電力】約300W／スピンドル
【オプション】積極送出装置(Active unwinding?)、給油装置、各種巻取管形状対応
品番
WSF618A-01
主な特長

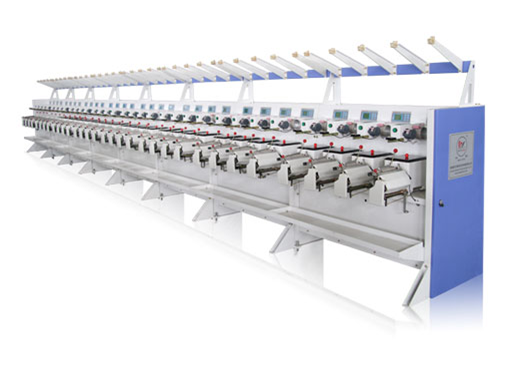

WSF618A-01 精密ハンクワインダーのご紹介
WSF618A-01 精密ハンクワインダーは、かせ糸染色後のリワインド工程に最適な精密ワインダーです。
50D～600Dの伸縮性かせ糸（エラスティックハンクヤーン）の巻き返しに適しており、染色後の糸品質を維持しながら、美しいパッケージ形成を実現します。
DTY・FDYなどの化学繊維フィラメント糸をはじめ、絹糸、綿糸、各種合成繊維糸に対応し、高品質な円筒形またはコーン形パッケージを形成します。
1. かせ糸染色工程に最適
本機は、かせ糸染色後の巻き返し工程向けに特別設計された精密ワインダーです。
高性能な巻取り制御により、高品質なパッケージ形成を実現します。
2. 品質を支える各種自動制御機能
巻取り長さカウンター、満巻き自動停止装置、糸切れ自動停止装置を搭載しており、糸品質を維持しながら安定した生産を実現します。
操作や管理も容易です。
3. スピンドルごとの独立制御
各スピンドルには専用の制御システムとモーターを搭載しており、個別に運転条件を設定・変更することができます。
糸種や加工条件に応じた柔軟な運用が可能です。
主な仕様
【スピンドルピッチ（ゲージ）】300 mm
【スピンドル数】32錘（4錘／セクション）
【トラバース幅】最大210 mm
【パッケージ形状】円筒形（Cylindrical）またはコーン形（Conical）
【パッケージ重量】250～1,500 g
【対応糸種】DTY・FDYなどの化学繊維フィラメント、絹糸、紬糸、綿糸、合成繊維糸
【巻取り速度】400～600 m/min
【設備電力】0.12 kW／スピンドル
【機械寸法】全長10.53 m × 全幅0.91 m × 全高1.83 m
品番
WSF-FASTW
主な特長

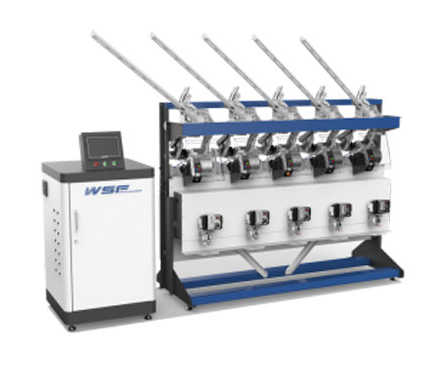

WSF500シリーズ 全自動縫製糸ワインダーのご紹介
WSF500AおよびWSF500Y 全自動縫製糸ワインダーは、高速・高効率生産を実現する最新の全自動巻取機です。巻取り部とトラバース部は、それぞれ独立したステッピングモーターによって制御されており、糸種やパッケージ形状に応じて最適な巻取り比率を設定できます。自動ドッフィング、自動糸端収納、電子式給油、張力制御などの高度な自動化機能を備えており、省人化・生産効率向上・品質安定化を実現する次世代型ワインダーです。
基本構成
中央制御ターミナル
レシピ保存機能および生産監視機能を備えた中央制御システムにより、各種パラメータの一括設定・管理が可能です。
無段階ヤーンスペーシング調整システム
2～4クロスの範囲で自由に設定でき、美しいパッケージ形成を実現します。
標準装備機能
ループキャッチャー
電磁式テンショナー
糸検知センサー
自動糸クランプ装置
デジタル糸長計測システム
同期巻取り・トラバース駆動システム
自動ドッフィングシステム
自動糸端収納機能（Yarn End Tuck-in）
高精度給油システム
■主な特長
1. 自動ドッフィング機能搭載
供給管の事前位置決め機能と連動し、自動的にパッケージ交換を行います。作業効率を大幅に向上させます。
2. 自動糸端収納機能
巻取り完了後に糸端を自動で収納するため、後工程での取り扱いが容易になります。
3. 同期巻取り駆動システム
巻取りとトラバースを高精度に同期制御し、美しいパッケージ形状を実現します。
4. 高速・高品質生産
最大2,500m/minの高速運転に対応しながら、安定した巻姿と品質を維持します。
5. レシピ管理機能
糸種ごとの設定条件を保存できるため、段取り替え時間を短縮できます。
主な仕様
【巻取り方式】精密交差巻き（Precision Cross Winding）
【機械速度】最大2,500 m/min（WSF500A / WSF500Y）
【パッケージ形状】コーン、キングスプール
【トラバース幅】63.5～152.4 mm
【巻取管形状】円筒管またはコーン管
【パッケージ最大径】160 mm
【供給パッケージ最大径】320 mm
【対応糸種】
【レイアウト】片面配置
【セクション当たりスピンドル数】5錘
【総スピンドル数】最小5錘 ～ 最大25錘
【スピンドルピッチ（ゲージ）】440 mm
【駆動方式】スピンドルごとの独立駆動システム
【設備電力】約1.5 kW／スピンドル
【圧縮空気】6 bar
品番
WSF-HDW
主な特長
WSF ハンク延伸熱セットワインダーのご紹介
WSF ハンク延伸熱セットワインダーは、かせ糸（ハンク）からコーンへの巻き返しと延伸・熱セット加工を同時に行うために開発された専用ワインダーです。本機は、かせ糸の延伸加工に特化して設計されており、適切な延伸倍率と熱処理温度を組み合わせることで、糸品質の向上を実現します。加工後の糸は内部応力が低減され、ループ発生を抑制できるほか、より真っ直ぐで均一な状態に仕上がります。WSF ハンク延伸熱セットワインダーは、フィラメント縫製糸や高機能産業用糸の延伸・熱セット・巻取り工程に最適な設備です。特に、かせ糸からコーンへの巻き返しと同時に糸物性を改善したい場合に効果を発揮し、強力、伸度、直進性、熱収縮特性などの品質向上に貢献します。高品質な縫製糸や工業用糸の製造ラインに適した高性能ワインダーです。
■WSF ハンク延伸熱セットワインダーの特長
1. ハンクからコーンへの一貫加工
かせ糸からコーンパッケージへの巻き返しと延伸・熱セット処理を同時に行うことで、生産効率を向上させます。
2. 糸品質の向上
適切な延伸および熱処理により、以下の効果が期待できます。
糸の内部応力を低減
ループ発生の抑制
糸の直進性向上
強力および伸度の安定化
3. カスタマイズ対応
お客様の糸種や要求物性に合わせて仕様変更が可能です。
4. 高精度な制御システム
延伸・熱セット・巻取りを高精度に制御し、安定した品質を実現します。
■主な機能
電子式長さ計測システム
各スピンドルに電子式長さカウンターを搭載し、巻取り長さを正確に管理します。
糸切れ検知装置
各スピンドルに糸切れ検知機能を搭載。糸切れ発生時には自動的に停止します。
温度制御システム
高精度な温度管理により、安定した熱セット加工を実現します。
定速巻取り制御システム
巻取り速度を一定に保ち、高品質なパッケージ形成を実現します。
独立スピンドル駆動
各スピンドルは独立駆動方式を採用しており、個別制御が可能です。
中央集中制御システム
機械全体を効率的に管理し、操作性を向上させます。
クロスダブルローラー延伸・熱セット装置（オプション）
クロスダブルローラー方式の延伸・熱セット装置を選択可能です。用途に応じた最適な加工条件を実現します。
主な仕様
【スピンドルピッチ（ゲージ）】450 mm
【スピンドル数】4錘／1台
【トラバース長さ】210 mm（無段階調整）
【パッケージ形状】円筒形（Cylindrical）
【パッケージ最大重量】2 kg
【対応糸種】フィラメント縫製糸、撚糸テクニカルヤーン
【温度設定範囲】室温～300℃
【巻取り速度】最大900 m/min
【設備電力】1.3 kW／スピンドル（シングルヒートローラー仕様）
【機械寸法】全長2.55 m × 全幅0.98 m × 全高1.81 m
【オプション装置】給油装置（Oiling Device)、クロスダブルローラー延伸・熱セット装置
品番
WSF300B
主な特長

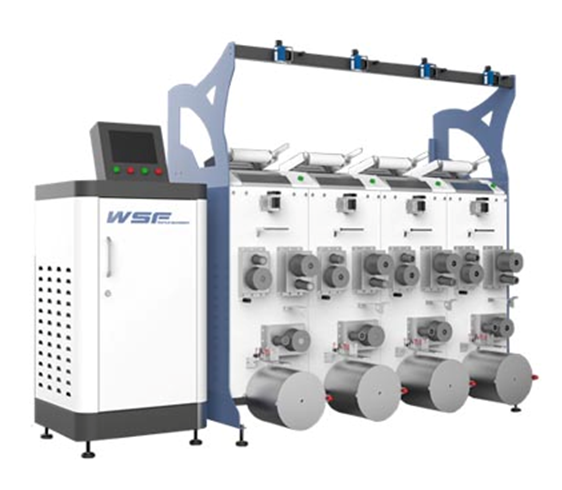

WSF300B 延伸熱セットワインダーのご紹介
"WSF300B 延伸熱セットワインダーは、縫製糸向けに開発された新世代の高速ワインダーです。
高強力・極細デニールのポリエステルフィラメント縫製糸を対象とした研究開発を行い、本機を使用して実機テストを重ねてきました。
理論的な検証と実際の生産データを組み合わせることで、異なる繊度のポリエステルフィラメント縫製糸に対する最適な加工温度、巻取り速度、延伸倍率を確立しました。
さらに、糸の機械的特性（引張強度）や熱収縮特性（沸騰水収縮率）に与える影響を詳細に分析し、高品質な縫製糸の生産を可能にしています。
延伸倍率、温度、巻取り速度を高精度に制御することで、優れた引張強度、安定した伸度、低収縮性を備えた高品質な糸を生産できます。
縫製糸メーカーや産業用糸メーカーにおいて、高付加価値製品の製造に最適な設備です。"
■WSF300B 延伸熱セットワインダーの特長
1. 高強力縫製糸向けに最適化
高強力・極細デニールのポリエステルフィラメント縫製糸の加工に特化して設計されており、優れた物性と品質を実現します。
2. 糸物性の向上
延伸・熱セット工程により、以下の性能改善が可能です。
引張強度（Tenacity）の向上
伸度（Elongation）の最適化
熱収縮率（Boiling Water Shrinkage）の安定化
3. 美しいパッケージ形成
改良された機械構造により、均一で安定したパッケージ形成を実現します。
4. カスタマイズ対応
お客様の糸種や生産条件に合わせた仕様変更・機能追加が可能です。
5. 高速・高効率運転
最大900m/minの高速巻取りに対応し、高い生産性を実現します。
■主な機能
電子式長さ計測システム
各スピンドルに電子式長さ計測装置を搭載し、巻取り長さを正確に管理します。
糸切れ検知装置
各スピンドルに糸切れ検知機能を搭載しています。糸切れや満巻き時には自動的にモーターが停止します。
クローズドループ温度制御システム
設定温度を高精度に維持し、安定した熱セット加工を実現します。
クローズドループ速度制御システム
巻取り速度を常時監視・制御し、安定した品質を維持します。
独立スピンドル制御
各スピンドルは独立駆動・独立制御方式を採用しています。
中央集中制御システム
機械全体の運転状況を効率的に管理できます。
主な仕様
【スピンドルピッチ（ゲージ）】450 mm
【スピンドル数】4錘／1台
【トラバース長さ】210 mm（無段階調整）
【パッケージ形状】円筒形（Cylindrical）
【パッケージ最大重量】3 kg
【対応糸種】フィラメント縫製糸、撚糸テクニカルヤーン
【温度設定範囲】室温～300℃
【巻取り速度】最大900 m/min
【設備電力】1.5 kW／スピンドル（シングルヒートローラー仕様）
【機械寸法】全長2.55 m × 全幅0.98 m × 全高1.81 m
【オプション装置】給油装置（Oiling Device）
品番
WSF618B-LS
主な特長

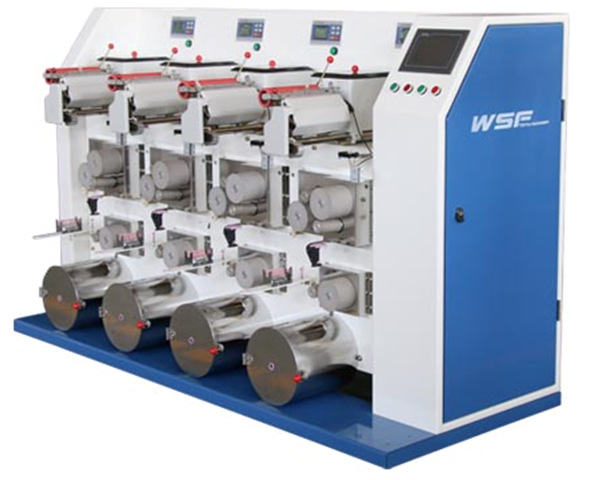

WSF618B-LS 延伸熱セットワインダーのご紹介
"WSF618B-LSは、縫製糸や各種産業用糸の延伸・熱セット・巻取り工程向けに開発された高性能ワインダーです。延伸と熱処理を同時に行うことで、糸の物性を改善し、高品質なパッケージを形成します。
特に、高品質な縫製糸や工業用フィラメント糸の製造に適しており、糸品質の安定化、生産効率向上、後工程での加工性向上に大きく貢献します。"
■WSF618B-LS 延伸熱セットワインダーの特長
1. 糸品質の向上
延伸および熱セット処理により、糸の伸度、収縮率、強力を改善し、安定した品質を実現します。
2. パッケージ保護機能
新設計の保護装置により、巻取り中のコーンパッケージへのダメージを防止します。
3. ループ発生の抑制
適切な張力制御により、糸のループ発生を抑え、後工程での加工性を向上させます。
4. 均一な糸品質
従来の延伸工程で課題となっていた太さムラや強度低下を改善し、安定した品質の糸を生産できます。
■主な機能
1. スピンドルごとの電子式長さ計測システム
2. 糸切れ検知機能（Lost End Detection）
3. 定温クローズドループ温度制御システム
4. 定速巻取りクローズドループ制御システム
5. スピンドルごとの独立駆動・独立制御
6. 中央集中制御システム
7. クロスダブルローラー式延伸・熱セット装置
主な仕様
【スピンドルピッチ（ゲージ）】450 mm
【スピンドル数】4錘／1台
【トラバース長さ】150～210 mm（無段階調整）
【パッケージ形状】円筒形（Cylindrical）
【パッケージ最大径】220 mm
【パッケージ最大重量】2 kg
【温度設定範囲】室温～300℃
【巻取り速度】最大500 m/min
【設備電力】1.3 kW／スピンドル（シングルヒートローラー仕様）
【機械寸法】全長2.27 m × 全幅0.92 m × 全高1.37 m
【オプション装置】給油装置（Oiling Device）
品番
WSF-AWM
主な特長
自動ワインダー（Automatic Winding Machine）のご紹介
自動ワインダーは、高速自動巻取りを実現する高性能巻取機です。
縫製糸、刺繍糸をはじめとする各種糸の巻取り工程に適しており、高い生産効率と安定した品質を実現します。
本機は、縫製糸、刺繍糸、ナイロン糸などの巻取り工程に適した高速自動ワインダーです。高精度な張力制御と給油システムにより、安定した品質のパッケージ形成を実現します。さらに、お客様の生産条件に応じたカスタマイズにも対応し、多様な繊維加工現場でご活用いただけます。
1. カスタマイズ対応
本機はお客様のご要望に応じた仕様変更が可能なカスタムワインダーです。
生産条件や対象糸種に合わせた最適な構成をご提案いたします。
2. 高品質なパッケージ形成
電磁式張力制御システム、インバーター制御ヤーンガイド装置、および循環式給油装置により、安定した巻取り品質と美しいパッケージ形成を実現します。
3. 高速・高効率運転
最大1,000m/minの高速巻取りに対応し、高い生産性を実現します。
4. 優れた操作性
シンプルな操作画面と各種自動制御機能により、初心者でも容易に運転・設定が可能です。
主な仕様
■操作パラメータ設定範囲
【パスワード】00000～9999
【満巻き長さ設定】0～60,000 m
【巻取り速度】200～1,000 m/min
【オイルホイール速度比】30～200
【巻取り開始張力】0～100%
【巻取り終了張力】0～100%
【糸検知時間】0.0～9999 秒
【空ボビン位置確認】コンピューター測定値
【固定ブロック位置確認】コンピューター測定値
【長さ補正係数】0.800～1.200
■主要仕様
【型式】HR0604-A / HR0604-H / HR0604-Y
【パッケージ形状】コーン形、円筒形、パゴダ形
【チューブ角度】2°20′ / 0° / 0°～2°20′
【最大巻取外径】Φ115 mm
【スピンドル数】4錘
【最大巻取り速度】1,000 m/min
【パターン巻数】3～4巻
品番
WSF-OSDH
主な特長

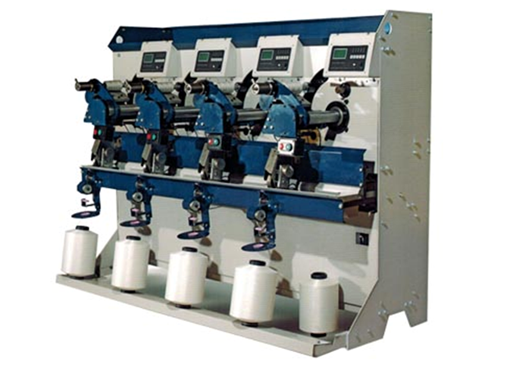

半自動1錘2ヘッド巻取機のご紹介
半自動1錘2ヘッド巻取機は、高速巻取りに対応した高性能ワインダーです。
縫製糸、刺繍糸、ナイロン糸などの各種糸の巻取りに適しており、高い生産効率と優れた巻姿品質を実現します。
本機は、縫製糸、刺繍糸、ナイロン糸などの巻取り工程に最適な高速ワインダーです。1錘で2パッケージを同時に生産できるため、生産性を大幅に向上させることができます。また、独立スピンドル制御と高精度な張力管理により、高品質なパッケージ形成を実現し、多品種生産や高付加価値糸の加工にも対応可能です。
1. 最適化された糸経路設計
糸の通り道を最適化することで、糸への負荷やロスを低減します。
また、シンプルな構造により操作性が向上し、作業効率の改善にも貢献します。
2. スピンドルごとの独立制御
各スピンドルは独立したモーターで駆動されており、スピンドルごとに異なる条件設定が可能です。
これにより、安定した巻取り品質と優れた巻姿を実現します。
3. 1錘で2パッケージを同時生産
各スピンドルには2つのボビンヘッドを装備しており、1つのスピンドルで同一仕様のパッケージを2個同時に巻き取ることができます。
生産性向上に大きく貢献します。
4. 安定した張力制御と給油機能
電磁式張力制御システムと循環式給油装置により、糸品質を維持しながら安定した巻取りを実現します。
主な仕様
■操作パラメータ設定範囲
【パスワード】00000～9999
【満巻き長さ設定】0～60,000 m
【巻取り速度】200～1,000 m/min
【オイルホイール速度比】30～200
【巻取り開始張力】0～100%
【巻取り終了張力】0～100%
【糸検知時間】0.0～9999 秒
【空ボビン位置確認】コンピューター測定値
【固定ブロック位置確認】コンピューター測定値
【長さ補正係数】0.800～1.200
■主要使用
【型式】HR0604-A / HR0604-H / HR0604-Y
【パッケージ形状】コーン形、円筒形、パゴダ形
【チューブ角度】2°20′ / 0° / 0°～2°20′
【最大巻取外径】Φ115 mm
【スピンドル数】4錘
【最大巻取り速度】1,000 m/min
【パターン巻数】3～4巻
品番
WSF-OSOH
主な特長

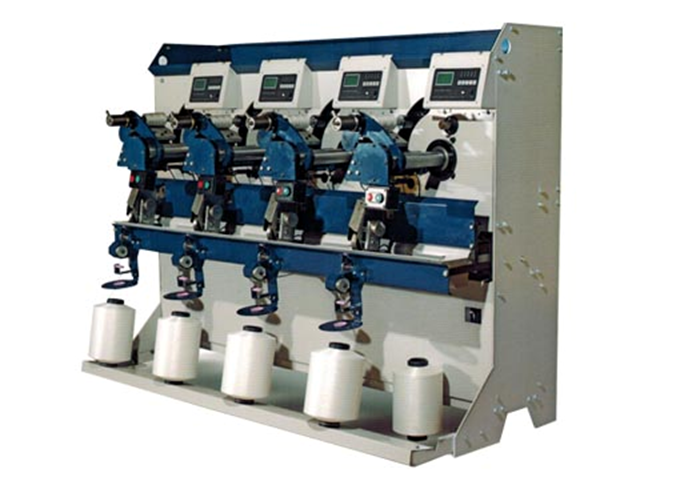

半自動1錘1ヘッド巻取機は、高速巻取りに対応した高性能ワインダーです。
縫製糸、刺繍糸、ナイロン糸などの巻き返し工程に適しており、安定した品質と高い生産効率を実現します。
本機は、縫製糸、刺繍糸、ナイロン糸などの各種糸の高速巻取りに適した半自動ワインダーです。
独立制御システム、電磁式張力制御、給油装置を備え、高品質なパッケージ形成と安定した生産を実現します。
コンパクトで操作性にも優れており、中小規模の生産ラインから多品種少量生産まで幅広く対応可能です。
1. スピンドルごとの独立制御
各スピンドルを個別に制御できるため、糸種や生産条件に応じた最適な設定が可能です。操作性に優れ、品質管理も容易です。
2. 糸巻き用途に最適化された設計
縫製糸や刺繍糸などの巻取りに適した構成を採用しており、オペレーターが簡単に設定・運用できる設計となっています。
3. 安定した張力制御
電磁式張力制御システムにより、巻取り中の糸張力を安定させ、高品質なパッケージ形成を実現します。
4. 給油装置を標準装備
ポンプ循環式給油装置により、糸への適切な給油が可能となり、加工品質の向上に貢献します。
主な仕様
■操作パラメータ設定範囲
【パスワード】00000～9999
【満巻き長さ設定】0～60,000 m
【巻取り速度】200～1,000 m/min
【オイルホイール速度比】30～200
【巻取り開始張力】0～100%
【巻取り終了張力】0～100%
【糸検知時間】0.0～9999 秒
【空ボビン位置確認】コンピューター測定値
【固定ブロック位置確認】コンピューター測定値
【長さ補正係数】0.800～1.200
■主要仕様
【型式】HR0604-A / HR0604-H / HR0604-Y
【パッケージ形状】コーン形、円筒形、パゴダ形
【チューブ角度】2°20′ / 0° / 0°～2°20′
【最大巻取外径】Φ115 mm
【スピンドル数】4錘
【最大巻取り速度】1,000 m/min
【パターン巻数】3～4巻
品番
WSF618B-02
主な特長

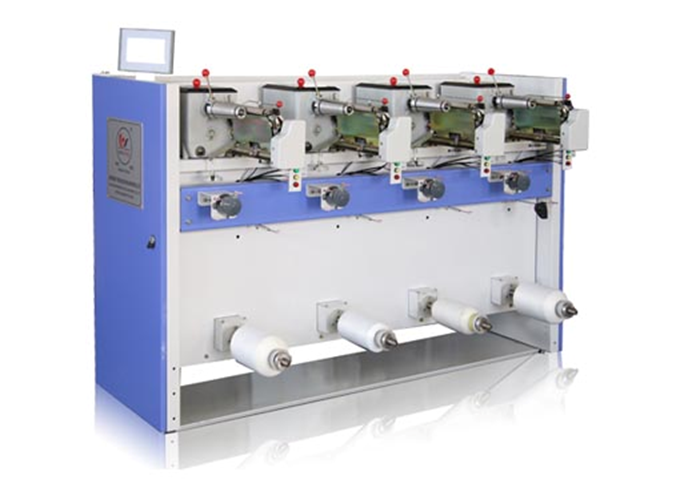

WSF618B-02 精密ワインダーは、高機能なコーンワインダー（糸巻返機）です。本機はアクティブアンワインド装置（積極送出装置）とクローズドループ制御システムを搭載しており、従来機にはない以下の特長を実現しています。
WSF618B-02は、化学繊維フィラメント糸の高品質な巻き返しを目的に開発された精密ワインダーです。
特に染色後のリワインド工程において、糸張力を正確に制御しながら糸の弾性や品質を維持できるため、ポリエステルフィラメント、伸縮糸、シルクなどの高付加価値糸の加工に最適です。
アクティブアンワインド技術と独立スピンドル制御により、安定した品質と高い生産効率を実現し、さまざまな繊維製造現場でご活用いただけます。
1. スピンドルごとの独立制御
各スピンドルを個別に制御できるため、糸種や生産条件に合わせて最適なパラメータ設定が可能です。
2. 染色後の巻き返しロスを低減
アクティブアンワインド装置により、糸にかかる負荷を軽減し、染色後の巻き返し時に発生するロスを抑制します。
3. オイル装置をオプション設定可能
用途に応じて給油装置（オイル装置）を追加することができ、糸加工条件に柔軟に対応できます。
4. 自動停止機能
巻取り長さを常時監視し、満巻きや糸切れが発生した際には自動的にモーターが停止します。作業効率向上と品質安定化に貢献します。
主な仕様
【スピンドルピッチ（ゲージ）】300 mm
【スピンドル数】4錘／セクション
【トラバース幅】最大200 mm
【パッケージ形状】円筒形（Cylindrical）またはコーン形（Conical）
【パッケージ重量】750～1,500 g
【対応糸種】化学繊維フィラメント糸、高伸縮糸、ポリエステル糸、絹糸、紬糸など
【巻取り速度】400～600 m/min
【設備電力】0.45 kW／スピンドル
【機械寸法】全長1.93m × 全幅0.92m × 全高1.18m
品番
WSF618B-01
主な特長

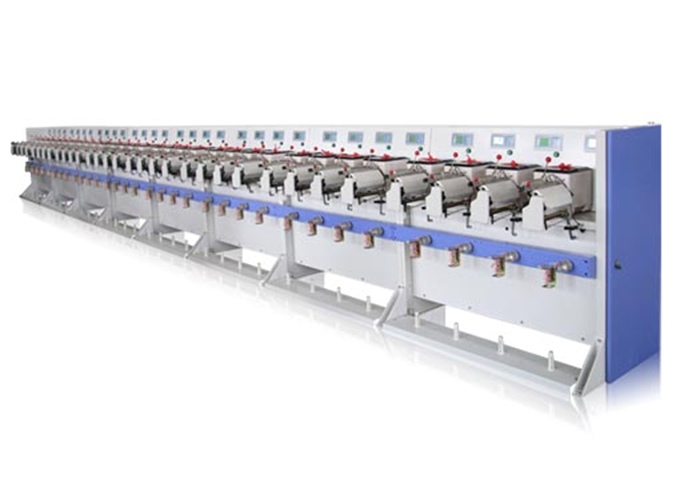

WSF618B-01は、化学繊維フィラメント糸の高品質な巻き返しを目的として設計された精密ワインダーです。
独立スピンドル制御、高精度な速度管理、自動糸切れ検知機能により、安定した品質のパッケージを効率よく生産できます。
ポリエステル糸、弾性糸、シルクなど多様な糸種に対応し、幅広い繊維製造現場でご活用いただけます。
WSF618B-01 精密ワインダーは、20D～600Dの化学繊維フィラメント糸の巻き返しに適したコーンワインダーです。
洗練された外観と高い操作性を兼ね備え、以下の機能を標準装備しています。
1. スピンドルごとの独立制御
中央制御システムに加え、各スピンドルを個別に制御できるため、スピンドルごとに詳細な設定が可能です。
2. 自動糸切れ検知・自動停止機能
光電式糸切れ検知装置を搭載。糸切れや巻取り完了時には自動停止し、生産効率の向上に貢献します。
3. 優れた巻姿形成
各種パラメータを調整することで、ソフトパッケージからハードパッケージまで幅広く対応し、美しい巻姿を実現します。
4. カスタマイズ対応
お客様のニーズに合わせた仕様変更や機能追加に対応可能です。巻取り工程に関するさまざまな課題解決をサポートします。
主な仕様
【スピンドルピッチ（ゲージ）】300 mm
【スピンドル数】32錘／1セット（4錘／セクション）
【トラバース幅】最大210 mm
【パッケージ形状】円筒形（Cylindrical）またはコーン形（Conical）
【パッケージ重量】250～1,500 g
【対応糸種】化学繊維フィラメント糸、高伸縮糸、ポリエステル糸、絹糸、紬糸など
【巻取り速度】400～600 m/min
【設備電力】0.12 kW／スピンドル
【機械寸法】全長10.53 m × 全幅0.92 m × 全高1.24 m
品番

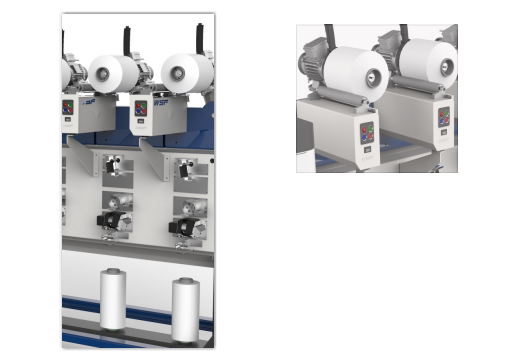

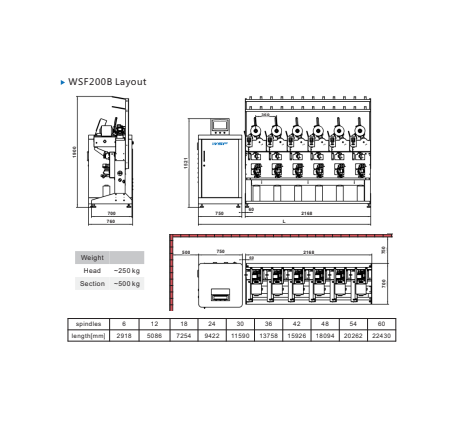

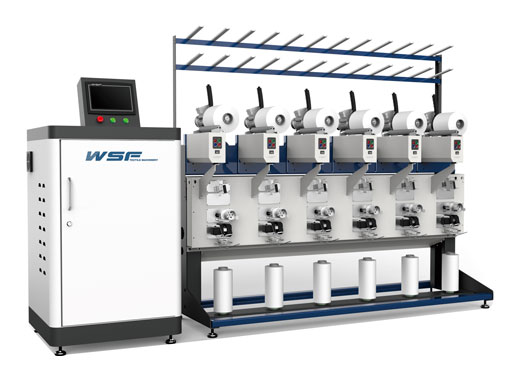

WSF200B
主な特長
WSF200Bは、コーンからコーンへの巻き返しに最適な高性能精密ワインダーです。
独立スピンドル制御、光電式糸切れ検知、タッチパネルによる簡単な操作性を備え、高品質なパッケージ形成を実現します。
化学繊維、弾性糸、シルク、テクニカルヤーンなど幅広い糸種に対応し、研究開発用途から量産設備まで柔軟に活用いただけます。
お客様の生産条件に合わせたカスタマイズにも対応可能です。
1. スピンドルごとの独立制御
本機は中央制御システムに加え、各スピンドルを個別に制御できるため、スピンドルごとに詳細なパラメータ設定が可能です。
2. 自動糸切れ検知・自動停止機能
光電式の自動糸切れ検知装置を搭載しています。糸切れが発生した場合や巻取り完了時には、自動的に停止します。
3. 優れた巻姿形成
各種パラメータを調整することで、ソフトパッケージからハードパッケージまで幅広く対応可能です。また、美しい巻姿（パッケージ形状）を実現します。
4. カスタマイズ対応
本機はお客様の用途やご要望に応じたカスタマイズが可能です。巻取り工程に関する課題や特殊な要求にも柔軟に対応し、最適なソリューションをご提案します。
主な仕様
【巻取り方式】デジタル巻き / 精密巻き
【最高機械速度】1,000 m/min（糸種により異なる）
【パッケージ形状】自由にプログラム設定可能
【トラバース幅】25～260 mm
【パッケージ最大径】280 mm
【パッケージ最大重量】5 kg
【対応糸種】テクスチャードフィラメント、フラットフィラメント、弾性糸、シルク、各種ファインテクニカルヤーン
【対応繊度】10～3000 dtex
【巻取管形状】ストレート管（円筒形）または3°30′コーン
【機械レイアウト】片面配置
【セクション当たりスピンドル数】6錘
【総スピンドル数】最小6錘 ～ 最大60錘
【スピンドルピッチ（ゲージ】）360 mm
【駆動方式】スピンドルごとの独立駆動
【設備電力】約300 W／スピンドル
【オプション】給油装置、各種巻取管形状対応
オクダトレーディング株式会社
〒547-0002 大阪府大阪市平野区加美東 1-9-17
TEL 06-6791-2101(代)
FAX 06-6791-2102
© OKUDA TRADING CO., LTD.
